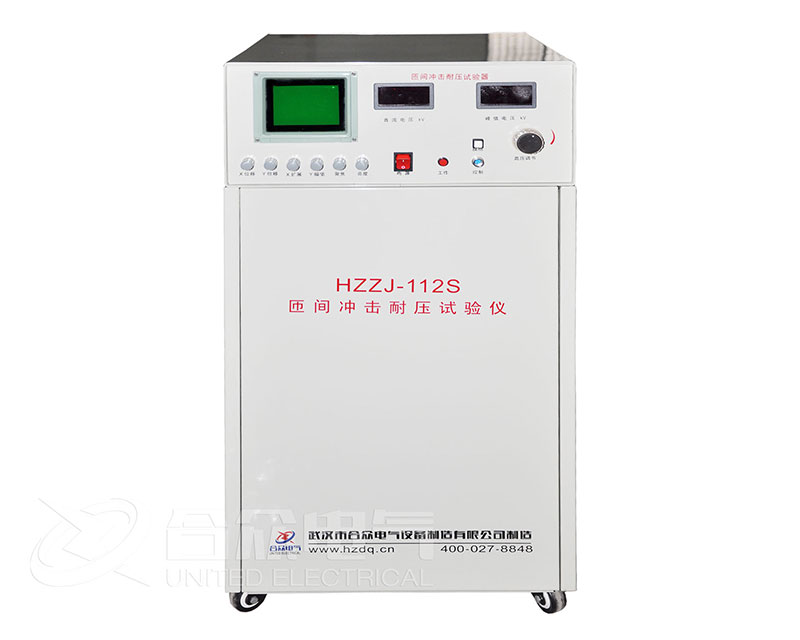

匝间冲击耐压试验仪 HZZJ-112S 匝间绝缘耐压试验仪-武汉市合众电气

一、产品概述：

HZZJ-112S匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等，都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。执行标准：GB14711-93 GB755-87。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准，必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。

二、产品特点：

1、采用脉冲波形比较法，以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。

2、通过对仪器显示波形的观察、对比与分析，能迅速正确地测定绕组匝间绝缘的好坏。

3、对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

4、整机电子集成化较高，测试波形可在试验仪自带的示波器上观测，峰值电压可在数字表上直读，Y轴幅值和X轴扫描速率连续可调，整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内水平。

5、满足额定工作电压380V－6600V，≤500KVA的各种型号的微电机等中小型电机,高压电机,发电机。亦满足摩托车、汽车行业等低压直流电机，起动电机，吸尘器电机及Y80-Y355电机全部适用。

产品参数

峰值电压	500～15000V连续可调	峰值测试误差	≤5%（1kV-15kV）
波形上升时间	0.1μS或0.5μS	工作电源	220V±10% 50HZ
整机功耗	≤800 W	外形尺寸	90×46×55CM
整机重量	70Kg

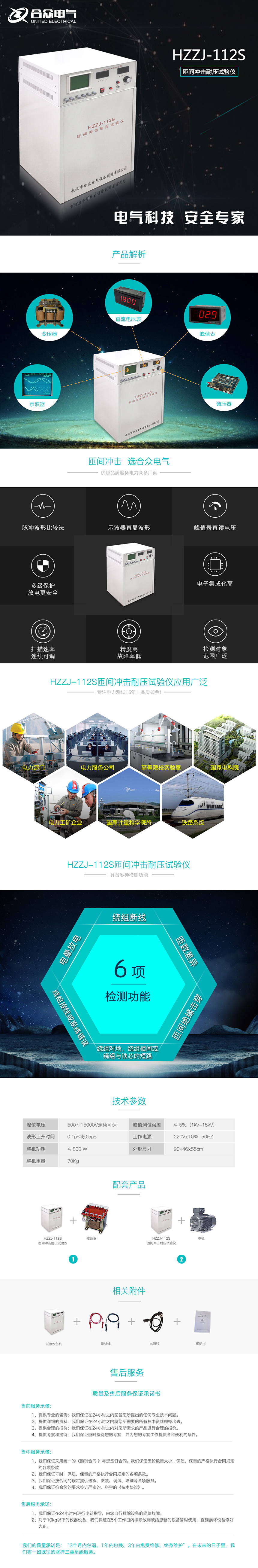

产品彩页

匝间冲击耐压试验仪

产品附件

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

匝间冲击耐压试验仪证书

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
