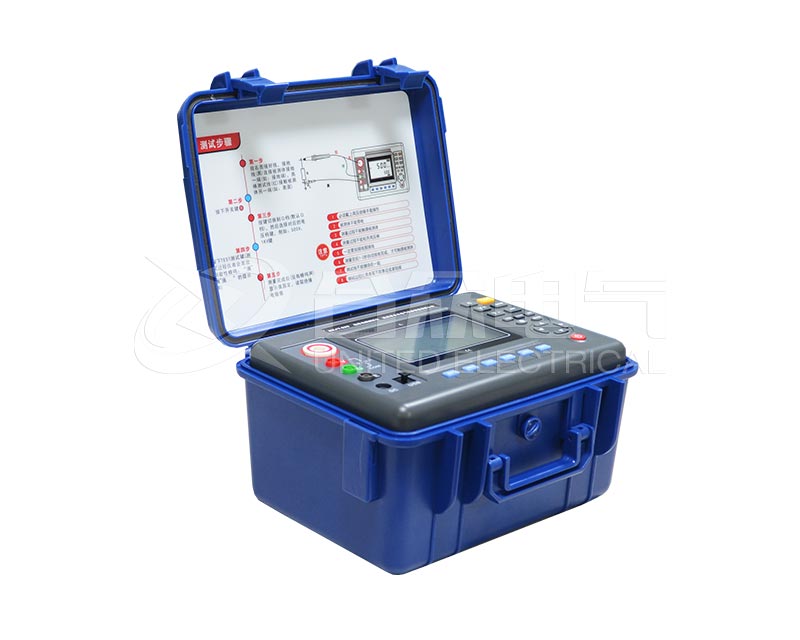

绝缘电阻测试仪 HZJY-625 绝缘电阻表-武汉市合众电气

一、产品概述：

绝缘电阻测试仪 HZJY-625 绝缘电阻表，具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。额定绝缘测试电压范围250V～10kV,绝缘电阻测量范围0.01MΩ～2000GΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。

产品别称：数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表、电子兆欧表

二、产品特点：

1，本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能；

2，具备测量直流电压交流电压吸收比和极化指数功能；

3，整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强；

4，本表输出功率大，输出电压等级多:有6个电压等级：250V；500V；1000V；2500V；5000V；10KV；

5，12.6V可充电锂电池供电，方便现场使用；

6，具有USB接口，软件监控，存储数据可以上传电脑，保存打印；

7，测量值超过报警设定值时发出报警提示；

8，自动关机功能，仪表无操作15分钟关机。

9，便携式结构，整机配备铝合金手提箱，具有防震、防尘、防潮结构。

产品参数

功能	绝缘电阻测试，电压测试
基准条件	23℃±5℃，75%rh以下
额定电压(V)	250；500；1000；2500；5000V；10KV
测量电压(V)	额定电压×（1±10%）
绝缘电阻量程（GΩ）	0.01MΩ～2000GΩ	分辨率: 0.01MΩ
直流电压量程	0～1000V	分辨率: 0.1V
交流电压量程	0～750V	分辨率: 0.1V
输出短路电流	≥5mA(10KV)
吸收比和极化指数测量	有
电源	12.6V充电锂电池
背光	可控灰白屏背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白屏背光
LCD显示尺寸	108mm×65mm

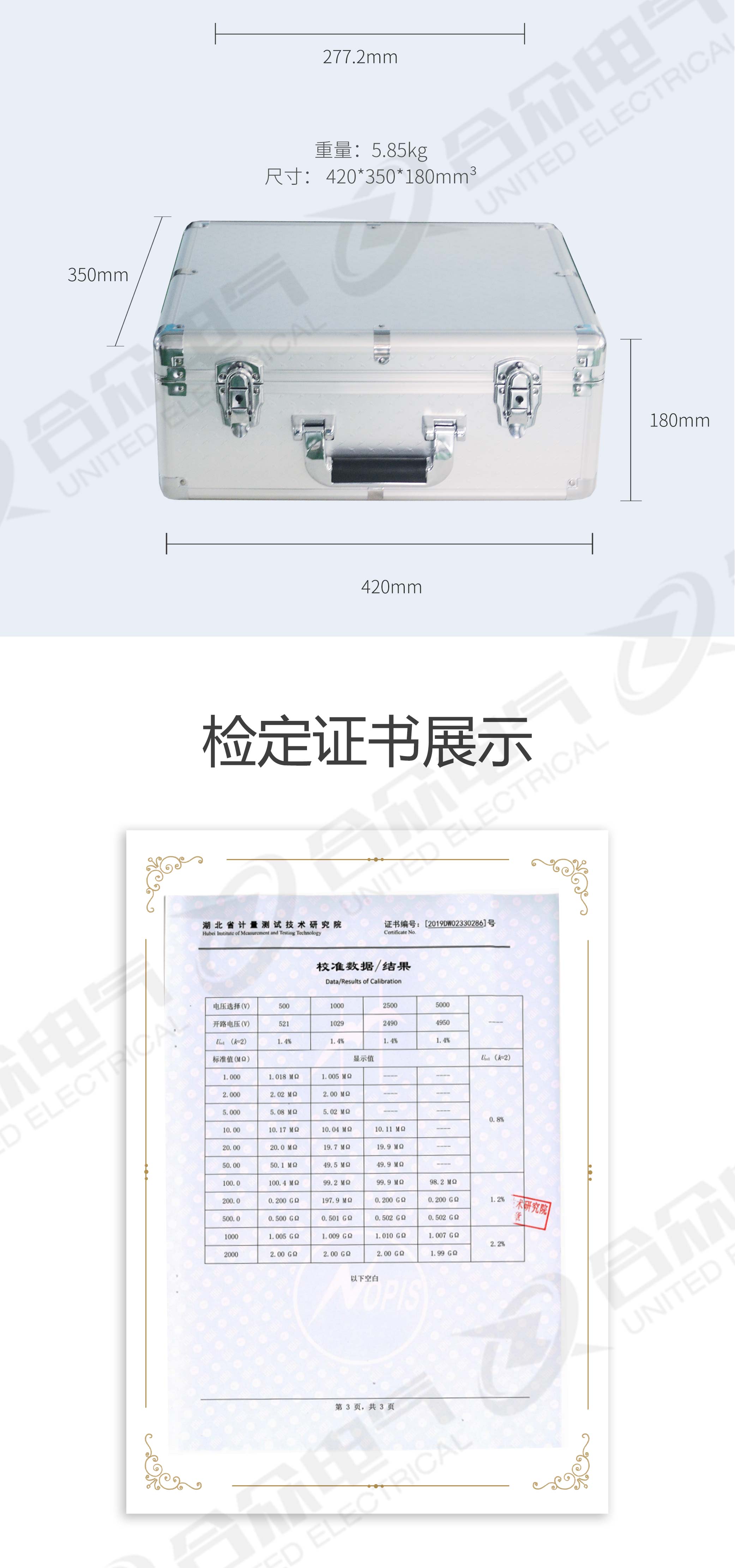

仪表尺寸	长宽高：277.2mm×227.5mm×153mm
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条
测试线	高压棒红色3米，高压测试线黑色1.5米，绿线1.5米
数据存储	500组，闪烁显示“FULL”符号表示存储已满
数据查阅	数据查阅功能：“MR”符号显示
溢出显示	超量程溢出功能：“OL”符号显示
报警功能	测量值未超过报警设定值时发出报警提示
功耗	待机: 30mA Max(背光关闭), 开机开背光: 42mA Max，测量：300mA Max(背光关闭)
仪表质量	2750g(含电池)
电池电压	电池电压不足，显示低电符号“ ”
自动关机	仪表无操作15分钟关机
绝缘电阻	≥50MΩ(测量线路与外壳间)
耐压	AC3kV/50Hz 1min
工作温度和湿度	－10℃～+50℃＜85%RH
贮存温度和湿度	－15℃～+55℃＜90%RH
适合安规	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	250V(±10%)	0 MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±5%rdg±5dgt	0.01GΩ
		10GΩ～30GΩ	±20%rdg±5dgt	0.1GΩ
	500V(±10%)	0 MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±20%rdg±5dgt	0.01GΩ
		20GΩ～50GΩ	±20%rdg±5dgt	0.1GΩ
	1000V(±10%)	0MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±3%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±20%rdg±5dgt	0.01GΩ
		50GΩ～100GΩ	±20%rdg±5dgt	0.1GΩ
	2500V(±10%)	0 MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100 MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1 GΩ～10GΩ	±10%rdg±5dgt	0.01GΩ
		10 GΩ～100GΩ	±20%rdg±5dgt	0.1GΩ
		100 GΩ～300GΩ	±20%rdg±5dgt	1GΩ
	5000V(±10%)	0 MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2 GΩ～20GΩ	±10%rdg±5dgt	0.01GΩ
		20 GΩ～200GΩ	±20%rdg±5dgt	0.1GΩ
		200 GΩ～2000GΩ	±20%rdg±5dgt	1GΩ
	10KV(±10%)	0 MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±5%rdg±5dgt	1MΩ
		5 GΩ～50GΩ	±10%rdg±5dgt	0.01GΩ
		50 GΩ～500GΩ	±20%rdg±5dgt	0.1GΩ
		500 GΩ～2000GΩ	±20%rdg±5dgt	1GΩ

产品彩页

绝缘电阻测试仪

产品附件

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

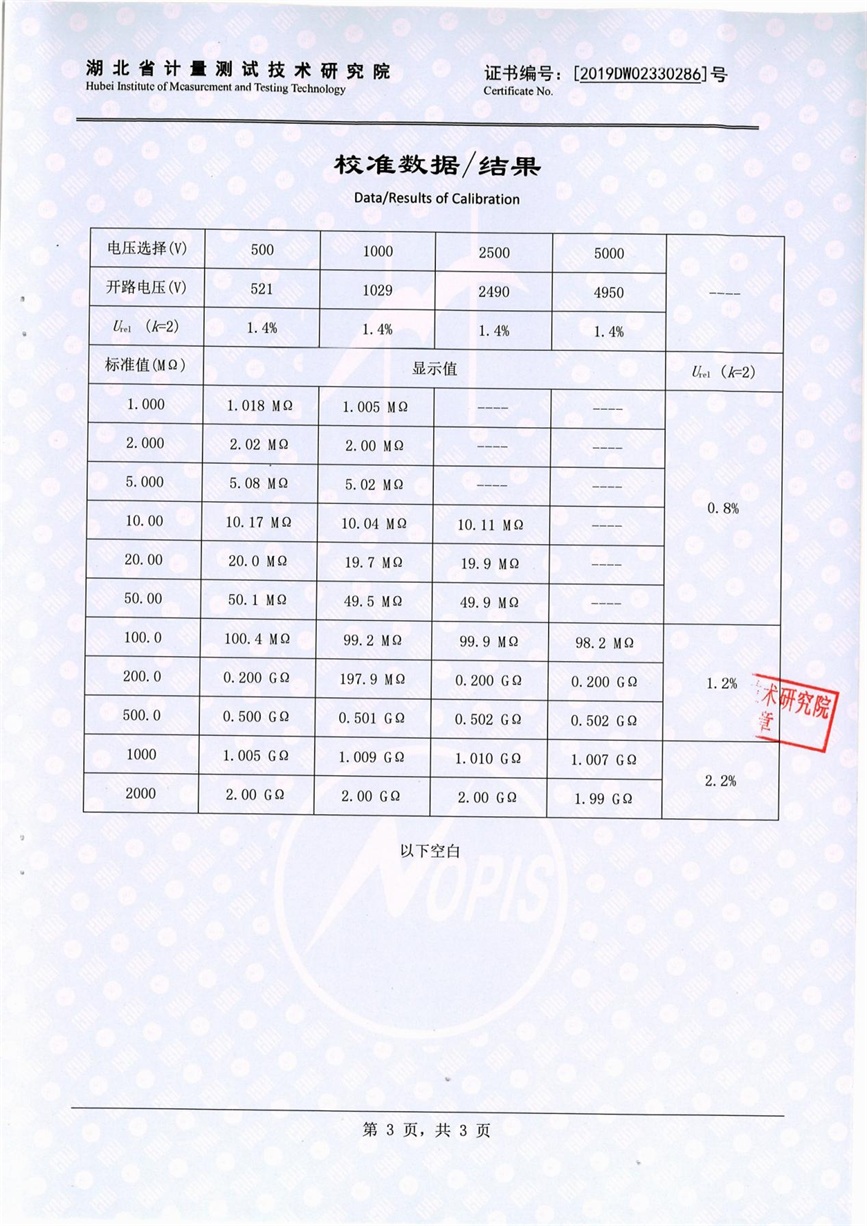

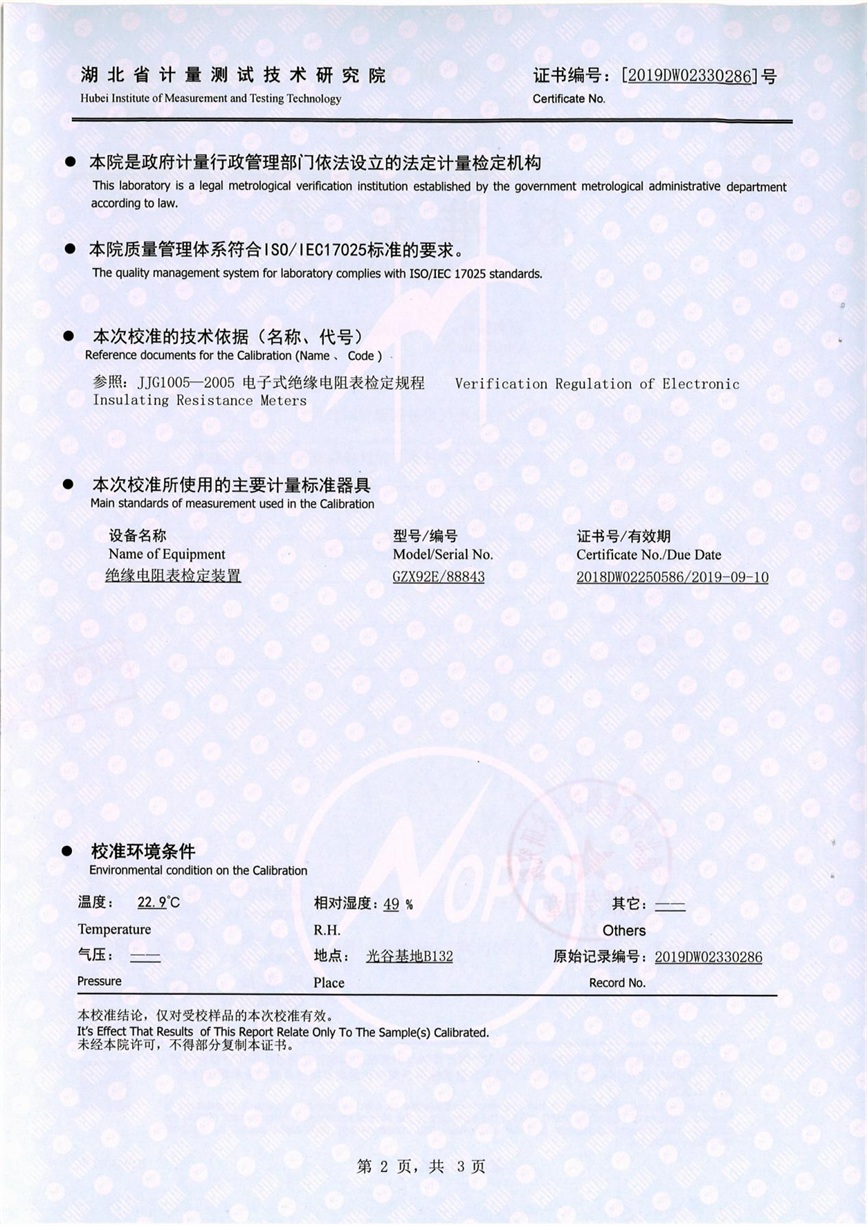

绝缘电阻测试仪绝缘电阻表证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
